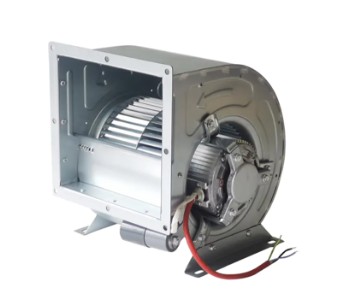

Что такое промышленный центробежный вентилятор переменного тока?

Ан промышленный центробежный вентилятор переменного тока представляет собой вентиляционное устройство, работающее от переменного тока (АС). Его основной принцип работы использует центробежную силу, создаваемую вращением крыльчатки, для втягивания воздуха в осевом направлении, поворота его на 90 градусов и выпуска его радиально. По сравнению с осевыми вентиляторами центробежные вентиляторы могут производить более высокое статическое давление (обычно достигает 500–3000 Па), что делает их особенно подходящими для промышленных сценариев, требующих преодоления сопротивления воздуховодов, сопротивления фильтров или подачи воздуха на большие расстояния.

В зависимости от конструкции рабочего колеса промышленные центробежные вентиляторы переменного тока в основном подразделяются на три типа: загнутые вперед лезвия , загнутые назад лезвия и радиальные лопасти . Вентиляторы с загнутыми назад лопастями обеспечивают высочайший КПД (до 85 % и более) при более низком уровне шума, что делает их идеальными для длительной непрерывной работы. Вентиляторы с загнутыми вперед лопастями могут создавать более высокое давление при том же диаметре крыльчатки, но с несколько меньшей эффективностью. Вентиляторы с радиальными лопастями превосходно справляются с переработкой запыленных газов и широко используются в системах транспортировки материалов и в котловых системах с принудительной тягой.

Основные преимущества для промышленного применения

Возможность подачи воздуха под высоким давлением

В системах промышленной вентиляции такие факторы, как длина воздуховода, количество изгибов и сопротивление фильтра, значительно увеличивают сопротивление системы. Обычные осевые вентиляторы обычно обеспечивают статическое давление в диапазоне 50–200 Па, чего недостаточно для сложных требований к воздуховодам. Однако промышленные центробежные вентиляторы переменного тока обеспечивают статическое давление в диапазоне от 500–3000 Па , а некоторые модели высокого давления даже превышают 5000 Па , легко преодолевая многосекционные воздуховоды, высокоэффективные фильтры и сопротивление теплообменника, чтобы обеспечить достаточный воздушный поток на конечном конце.

Стабильная и надежная работа

Промышленные центробежные вентиляторы переменного тока приводятся в движение асинхронными двигателями переменного тока, не требующими сложных электронных схем коммутации. Их простая структура приводит к низкой частоте отказов. В стандартных условиях эксплуатации высококачественные промышленные центробежные вентиляторы могут обеспечить среднее время наработки на отказ (MTBF) более 30 000 часов , причем некоторые модели оснащены полностью медными обмотками и шарикоподшипниками, срок службы которых достигает 50 000 часов. Такая высокая надежность имеет решающее значение для бесперебойной работы важнейших приложений, таких как охлаждение центров обработки данных и вентиляция химических предприятий.

Обширный охват мощности и технических характеристик

Промышленные центробежные вентиляторы переменного тока охватывают чрезвычайно широкий диапазон мощностей: от Вентиляторы охлаждения для небольшого оборудования мощностью 50 Вт чтобы крупные промышленные вентиляционные установки мощностью более 55 кВт . Диапазон расхода воздуха составляет от 100 м³/ч до более 100 000 м³/ч, диаметр крыльчатки варьируется от 100 мм до 2000 мм, что позволяет удовлетворить практически все промышленные потребности: от точного охлаждения электронного оборудования до крупномасштабной промышленной вентиляции.

Критерии отбора и лучшие практики

Ключевые параметры выбора

При выборе промышленного центробежного вентилятора переменного тока необходимо всесторонне учитывать следующие основные параметры:

• Воздушный поток (Q) : Единица измерения м³/ч или м³/с, рассчитанная на основе объема вентиляционного помещения и скорости воздухообмена.
• Общее давление или статическое давление (P) : Единица Па, требующая расчета сопротивления воздуховода, сопротивления фильтра и динамической потери давления на выходе.
• Мощность (Н) : Единица кВт, рассчитанная по формуле N = (Q × P) / (3600 × η × 1000), где η — КПД вентилятора.
• Скорость вращения (n) : Частота вращения агрегата, обычно 1450 об/мин (4-полюсный двигатель) или 2900 об/мин (2-полюсный двигатель)
• Уровень шума : Единица дБ(А), вентиляторы с лопастями, загнутыми назад, обычно на 3–8 дБ(А) тише, чем вентиляторы с лопастями, загнутыми вперед.
• Степень защиты (IP) : IP54 или выше рекомендуется для влажных и пыльных сред.

Сценарии применения и справочник по выбору

Руководство по установке и эксплуатации

Для обеспечения эффективной и стабильной работы промышленных центробежных вентиляторов переменного тока при монтаже и текущем обслуживании необходимо соблюдать следующие правила:

1. Виброизоляция фундамента : Вентиляторы мощностью более 3 кВт должны быть оснащены виброизоляторами или подушками, снижающими передачу вибрации более чем на 80%, чтобы предотвратить взаимодействие со строительными конструкциями и прилегающим прецизионным оборудованием.
2. Защита входа : Установить на входе воздуха защитную сетку с размером ячейки не более 20 мм во избежание попадания посторонних предметов и повреждения крыльчатки; добавьте фильтр первичной эффективности в пыльных условиях
3. Гибкое подключение : Используйте гибкие соединения из холста или силикона (длиной 150–300 мм) между входом/выходом вентилятора и воздуховодом, чтобы избежать прямой передачи напряжения воздуховода на корпус вентилятора.
4. Плановое техническое обслуживание : Проверяйте температуру подшипников и состояние смазки каждый раз. 2000 часов работы ; заменяйте смазку каждые 8000 часов работы ; Ежегодно очищайте крыльчатку от накопленной пыли — скопление пыли толщиной более 1 мм может снизить эффективность на 5–10 %.
5. Защита двигателя : Двигатели мощностью более 2,2 кВт должны быть оснащены тепловыми реле перегрузки или устройствами защиты двигателя, чтобы предотвратить перегорание из-за блокировки ротора или потери фазы.

Критические факторы, влияющие на производительность и срок службы

Условия рабочей среды

При повышении температуры окружающей среды на каждые 10°C скорость старения изоляции обмоток двигателя увеличивается примерно вдвое. Когда температура окружающей среды превышает 40°С , номинальная мощность двигателя должна быть снижена: 95 % при 45 °C, 90 % при 50 °C и 85 % при 55 °C. В средах с высокой влажностью (относительная влажность >85%) следует выбирать полностью закрытые двигатели с антиконденсационными нагревателями, чтобы предотвратить ухудшение изоляции из-за поглощения влаги во время остановки.

В средах, содержащих агрессивные газы (например, в химических цехах или гальванических цехах), крыльчатки и корпуса вентиляторов должны быть изготовлены из нержавеющая сталь 304 или 316 , или обработан антикоррозийным покрытием из эпоксидной смолы. Срок службы обычных оцинкованных стальных пластин в кислой среде может сократиться до 30–50 % от нормальных условий эксплуатации.

Согласование системы и оптимизация рабочей точки

Фактическая эффективность работы вентилятора зависит от того, насколько хорошо рабочая точка соответствует кривой производительности. Когда сопротивление системы превышает расчетное значение, фактическая рабочая точка смещается в сторону областей более высокого расхода и более низкого давления, что приводит к снижению эффективности и увеличению шума. Регулируя скорость вентилятора (регулирование переменной частоты) или углы входных направляющих лопаток, рабочую точку можно вернуть в зону высокой эффективности. Благодаря регулированию скорости с переменной частотой вентиляторы могут поддерживать эффективность выше 80 % в пределах 70–100 % номинального расхода воздуха , со значительной экономией энергии: когда поток воздуха падает до 80 %, мощность на валу падает до 51,2 % от номинальной мощности (рассчитанной по законам подобия), что обеспечивает экономию электроэнергии на 30–40 % по сравнению с регулированием дросселирования.

Балансировка рабочего колеса и контроль вибрации

Дисбаланс крыльчатки является основной причиной чрезмерной вибрации центробежных вентиляторов. Согласно стандартам ISO 1940, крыльчатки промышленных вентиляторов должны достигать класс баланса G6.3 или G2.5 . Для рабочих колес диаметром более 400 мм особенно важна динамическая балансировка на месте: каждые 10 г·мм/кг увеличения остаточного дисбаланса могут сократить срок службы подшипника примерно на 15–20%. При нормальной работе эффективная скорость вибрации в корпусах подшипников вентилятора должна контролироваться ниже значения 4,5 мм/с (оценка «хорошо» по стандарту ISO 10816); требуется немедленное отключение для проверки, если оно превышает 7,1 мм/с.

Стратегии повышения энергоэффективности

Реализация преобразователя частоты

В системах с переменным расходом воздуха (таких как системы кондиционирования воздуха VAV или технологические вытяжные системы) оснащение промышленных центробежных вентиляторов переменного тока приводами с регулируемой частотой (ЧРП) является наиболее эффективной мерой энергосбережения. Принимая Вентилятор мощностью 15 кВт работает 6000 часов в год. Например: если фактическая средняя рабочая нагрузка составляет 70 % от номинальной нагрузки, годовое энергопотребление с ЧРП-регулированием составит примерно 63 000 кВтч , по сравнению с 90 000 кВтч с работой с фиксированной частотой и демпферным регулированием, экономя 27 000 кВтч ежегодно с уровнем энергосбережения около 30%. Срок окупаемости инвестиций обычно составляет от 1,5 до 2,5 лет.

Модернизация высокоэффективного двигателя

Модернизация устаревших двигателей с эффективностью IE1 или IE2 до IE3 (премиум-эффективность) или IE4 (супер-премиум-эффективность) двигатели могут еще больше снизить потребление энергии. Например, для 4-полюсного двигателя мощностью 11 кВт: КПД IE2 составляет примерно 91 %, IE3 – примерно 93 % и IE4 – примерно 94 %. Обновление с IE2 до IE3 экономит примерно 1320 кВтч ежегодно при 6000 часов работы; обновление с IE3 до IE4 экономит дополнительные 660 кВтч . Хотя высокоэффективные двигатели увеличивают затраты на закупку на 15–30%, общая стоимость жизненного цикла значительно снижается.

Оптимизация сопротивления системы

На каждые 100 Па увеличения сопротивления системы воздуховодов мощность на валу вентилятора увеличивается примерно на 5–8%. Следующие меры могут эффективно снизить сопротивление системы:

• Свести к минимуму ненужные изгибы и переходники; каждый изгиб на 90° добавляет примерно 50–150 Па сопротивления
• Выбирайте фильтры с низким сопротивлением и регулярно заменяйте засоренный фильтрующий материал; Сопротивление засоренного фильтра может резко возрасти от первоначального. 100–200 Па чтобы 500–800 Па
• Правильно спроектируйте поперечное сечение воздуховодов, контролируя скорость воздуха внутри 8–12 м/с диапазон; чрезмерно высокая скорость воздуха значительно увеличивает динамические потери давления
• Регулярно очищайте воздуховоды от скоплений пыли; на каждый 1 мм увеличения скопления пыли сопротивление воздуховода увеличивается примерно 3%–5%

Будущие тенденции развития

С развитием Индустрии 4.0 и умного производства, промышленный центробежный вентилятор переменного токаs развиваются в сторону интеллекта, высокой эффективности и модульности. Умные вентиляторы, интегрированные с Датчики Интернета вещей может отслеживать вибрацию, температуру, ток и другие параметры в режиме реального времени, используя периферийные вычисления для прогнозирования срока службы подшипников и условий износа рабочего колеса. Это позволяет перейти от «планового обслуживания» к «предупредительному техническому обслуживанию», что, как ожидается, сократит время незапланированных простоев на 40%–60% .

С точки зрения энергоэффективности, промышленные центробежные вентиляторы нового поколения используют синхронные реактивные двигатели с постоянными магнитами (PMaSynRM) могут достичь эффективности выше класса IE5, улучшаясь на 3–5% по сравнению с традиционными асинхронными двигателями. Между тем, биомиметические рабочие колеса и улитки, оптимизированные с помощью конструкции CFD (вычислительная гидродинамика), могут увеличить поток воздуха за счет 8%–12% без увеличения энергопотребления, при этом снижая уровень шума за счет 3–5 дБ(А) .

Модульная конструкция делает установку, обслуживание и модернизацию вентилятора более удобной. Стандартизированные модули двигателя, модули крыльчатки и модули контроллера можно быстро комбинировать, сокращая время замены крыльчатки или двигателя на месте по сравнению с традиционными модулями. от 4–6 часов до менее 1 часа , что значительно сводит к минимуму воздействие технического обслуживания на производство.
