EC на вентиляторе означает Электронно коммутируемый . В ЕС-вентиляторе используется бесщеточный двигатель постоянного тока со встроенной электронной платой управления вместо механических щеток и обмоток, используемых в стандартном двигателе переменного тока. Это единственное изменение позволяет вентилятору достичь более высокой эффективности двигателя, работать на точно контролируемых скоростях и работать с заметно меньшим шумом, чем традиционный блок с приводом от переменного тока.
Что на самом деле меняет EC внутри двигателя
Обычный двигатель вентилятора переменного тока использует фиксированную частоту электросети для установки скорости и теряет энергию из-за механической коммутации и проскальзывания. ЕС-двигатель заменяет этот механизм цифровой платой привода, которая переключает ток электронным способом, поэтому ротор вращается напрямую и плавно во всем диапазоне скоростей. Вот почему центробежные ЕС-вентиляторы могут быть подключены к управляющим сигналам 0–10 В, ШИМ или RS485 и регулировать мощность на лету, а не работать на одной фиксированной скорости.
В центробежном вентиляторе этот электронный привод работает вместе с загнутой назад или наклоненной назад крыльчаткой внутри спирального корпуса. Крыльчатка сжимает и направляет поток воздуха, а улитка преобразует быстродвижущийся воздух в полезное статическое давление. Поскольку сам двигатель более отзывчив, вся сборка может выдерживать более жесткие целевые показатели воздушного потока и давления даже при изменении условий в воздуховоде.
Основные конструктивные части центробежного ЕС-вентилятора
Центробежный ЕС-вентилятор – это не просто двигатель, прикрепленный болтами к крыльчатке вентилятора. Это модульная сборка, состоящая из нескольких частей, каждая из которых влияет на производительность, и знание их помогает при сравнении технических характеристик или устранении неполадок устройства на месте.
| Компонент | Роль в фанате |
| ЕС-двигатель с внешним ротором | Приводит в движение рабочее колесо напрямую, используя бесщеточную технологию постоянного тока, что позволяет избежать механических потерь на коммутацию. |
| Рабочее колесо с загнутыми назад лопатками | Количество и кривизна лопастей определяют давление вентилятора и характеристики воздушного потока. |
| Волюта (корпус) | Преобразует высокоскоростной воздух в статическое давление, часто имеет звукопоглощающие прокладки. |
| Монтажное основание и кронштейн | Обеспечивает гашение вибрации и устойчивость конструкции при работе под высоким давлением. |
| Интерфейс управления | Принимает сигналы 0–10 В, ШИМ или RS485 для управления скоростью и обратной связью. |
Энергоэффективность: основная причина существования ЕС-вентиляторов
Буквы EC чаще всего упоминаются из-за экономии энергии, и цифры объясняют, почему. Бесщеточный EC-двигатель обычно достигает эффективности от 80 до 90 процентов по сравнению с максимальным показателем около 75 процентов для стандартного трехфазного асинхронного двигателя. Цифровое управление скоростью дает дополнительный выигрыш, поскольку вентилятор потребляет ровно столько энергии, сколько действительно необходимо нагрузке.
- КПД двигателя: от 80 до 90 процентов для ЕС-двигателей по сравнению с до 75 процентов для стандартных асинхронных двигателей переменного тока.
- Повышение эффективности при частичной нагрузке: улучшение до 30 процентов, когда вентилятор работает на скорости ниже полной.
- Потери при переключении: уменьшены за счет высокочастотных силовых устройств, таких как SiC MOSFET на плате привода.
- Потери при установке: снижаются за счет легко подключаемых кронштейнов, которые уменьшают сопротивление воздуховода и ошибки при монтаже.
Поскольку большинство систем отопления, вентиляции и кондиционирования воздуха и холодильного оборудования проводят большую часть своего рабочего времени ниже пиковой мощности, это преимущество частичной нагрузки часто проявляется в том, что ЕС-вентилятор экономит больше всего электроэнергии в течение года, а не только на полной скорости.
Рекомендуемые модели центробежных ЕС-вентиляторов
Ниже приведен снимок серийной серии центробежных ЕС-вентиляторов, созданных для удовлетворения требований к расходу воздуха, давлению и управлению, начиная от приточного воздуха низкого давления и заканчивая режимом двойного всасывания с высоким давлением.

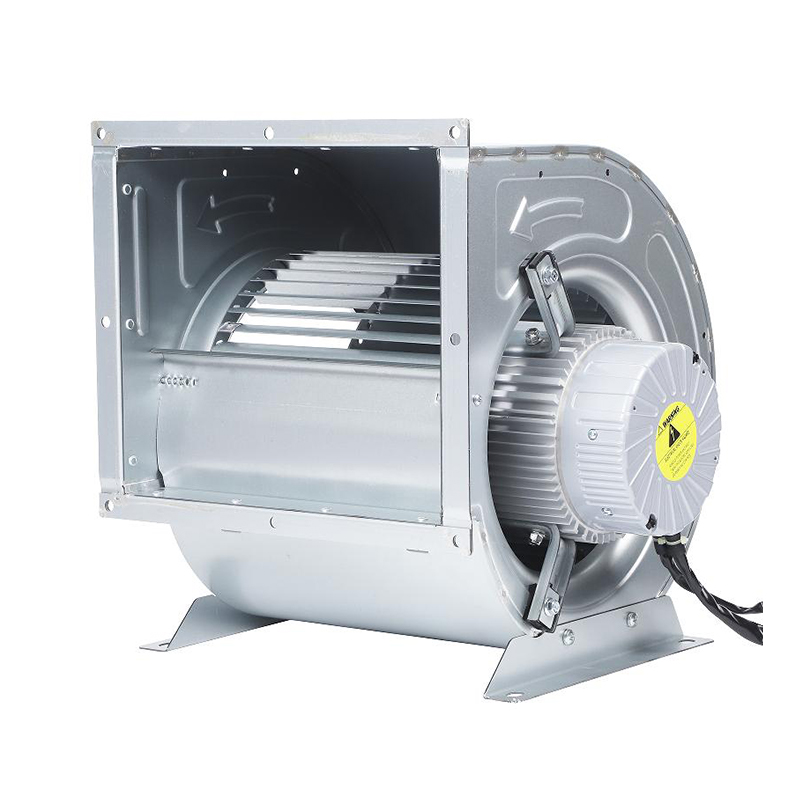

СИЗ 10-10 Большой радиальный воздушный поток

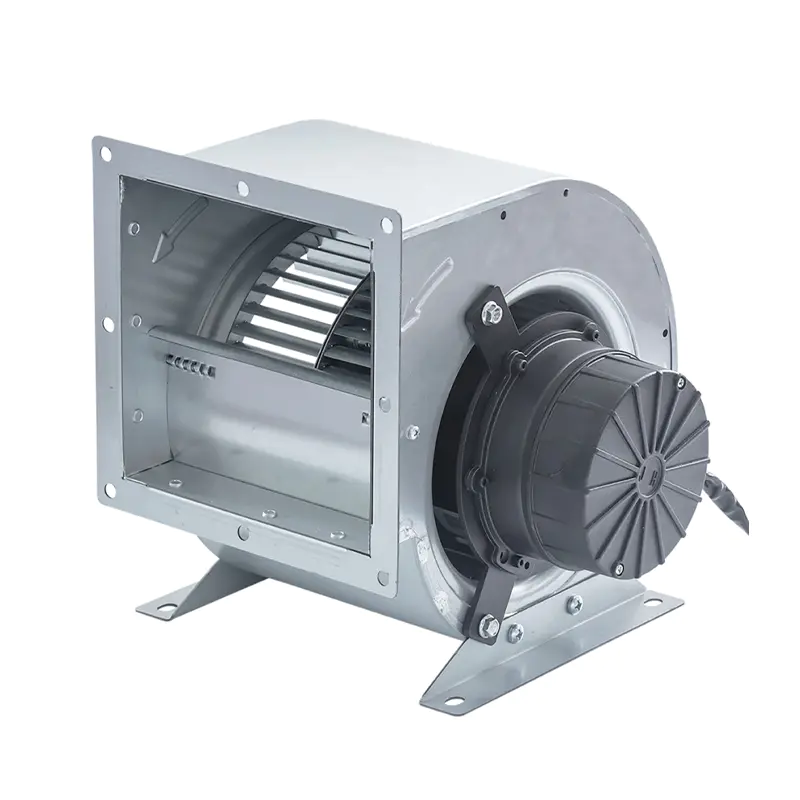

СИЗ 7-5 Продувка низкого давления

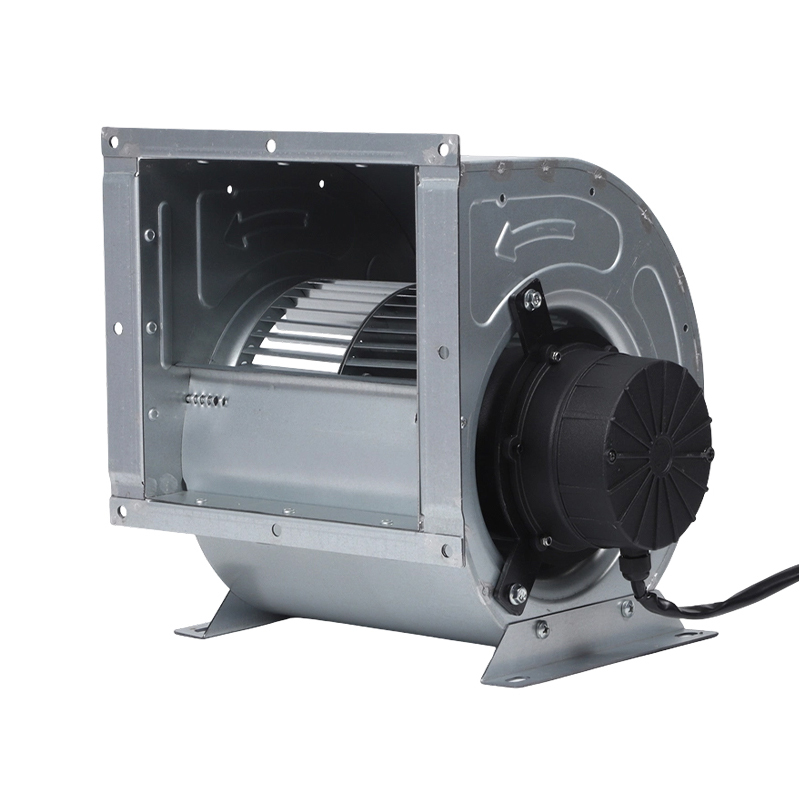

СИЗ 7-7 Управление скоростью 0-10 В

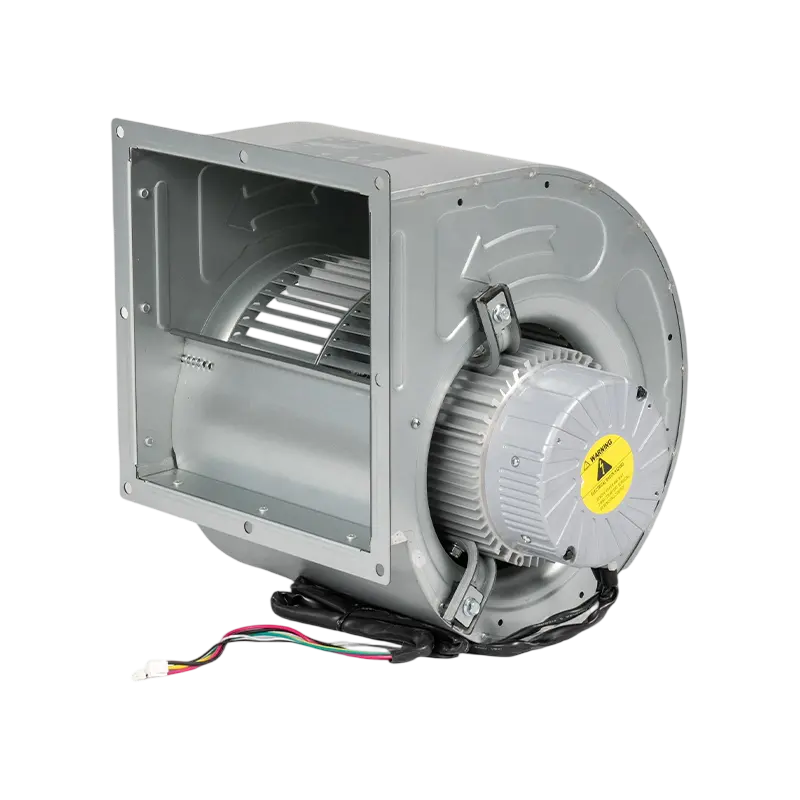

СИЗ 8-7 Двойного всасывания с коробкой передач

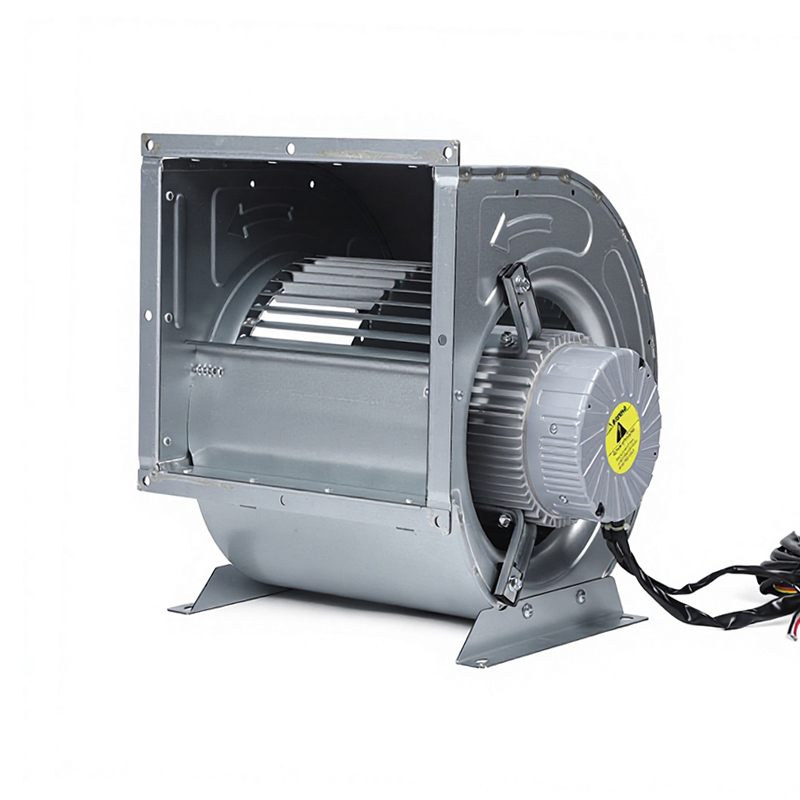

СИЗ 9-9 Переменная скорость, система отопления, вентиляции и кондиционирования воздуха Шумовые характеристики по сравнению с вентиляторами переменного тока
Поскольку механический контакт щетки отсутствует, ЕС-двигатель устраняет один из основных источников шума, присущих двигателям переменного тока. В сочетании с акустической обработкой спирального и выпускного воздуховодов это обеспечивает измеренный рабочий шум многих центробежных вентиляторов EC ниже 70 дБ, а оптимизированные модели достигают уровня всего 55 дБ (А) при том же расходе воздуха, для достижения которого сопоставимому вентилятору переменного тока потребовалась бы более высокая скорость и более высокий уровень шума.
- Бесщеточный привод устраняет коммутационный шум в источнике.
- Звукопоглощающие прокладки внутри улитки снижают ударный шум воздушного потока.
- Вибропоглощающие кронштейны подавляют структурный шум, передаваемый через монтажную раму.
- Более низкая номинальная скорость при том же расходе воздуха, поскольку ЕС-двигатели более эффективно достигают заданной мощности.
Этот профиль шума является основной причиной, по которой центробежные ЕС-вентиляторы используются в больницах, лабораториях и системах отопления, вентиляции и кондиционирования отелей, где разница в несколько децибел заметна для пассажиров.
Типичные области применения центробежных ЕС-вентиляторов
Сочетание точного управления, высокого статического давления и бесшумной работы — вот почему центробежные ЕС-вентиляторы используются в довольно специфических типах оборудования, а не в системах охлаждения общего назначения.
- Кондиционеры с переменным расходом воздуха (VAV)
- Канальные кондиционеры и системы HVACR
- Системы обработки свежего воздуха
- Воздухоочистное оборудование и вентиляторно-фильтровальные установки (ФФУ) чистых помещений
- Охлаждение дата-центра и серверного шкафа
- Холодильное оборудование, требующее стабильного направленного потока воздуха.
Основные характеристики, которые следует проверить перед покупкой
В технических характеристиках центробежных ЕС-вентиляторов указан аналогичный набор параметров, и их сравнение — самый быстрый способ правильно определить размер вентилятора для данной системы воздуховодов.
| Параметр | Почему это важно |
| Диаметр рабочего колеса | Устанавливает базовый расход воздуха и производительность вентилятора по давлению. |
| Номинальная скорость и диапазон воздушного потока | Подтверждает, что вентилятор может соответствовать расчетному воздушному потоку системы воздуховодов. |
| Статическое давление | Определяет, сможет ли вентилятор преодолеть сопротивление воздуховода и фильтра. |
| Метод управления | 0–10 В, ШИМ или RS485 определяют, как вентилятор интегрируется с системой управления зданием. |
| Степень защиты | IP54 или выше указывает на пригодность для установки в условиях воздействия пыли или влаги. |
Вентилятор EC против вентилятора переменного тока: быстрое сравнение
| Фактор | ЕС-вентилятор | Вентилятор переменного тока |
| КПД двигателя | от 80 до 90 процентов | До 75 процентов |
| Контроль скорости | Встроенная электроника, бесступенчатая. | Требуется внешний VFD для переменной скорости. |
| Типичный шум | от 55 до 70 дБ(А) | Обычно выше при сопоставимом расходе воздуха |
| Техническое обслуживание | Техническое обслуживание-free bearings, no brushes to replace | Периодические проверки щеток и подшипников |
Основы технического обслуживания и диагностики неисправностей
Поскольку в ЕС-двигателях используются бесщеточные технологии и не требующие обслуживания подшипники, ежедневное обслуживание обходится легче, чем в случае с блоками переменного тока. Регулярные проверки обычно охватывают три вещи: чистоту рабочего колеса, смазку подшипников, где это применимо, а также встроенные в двигатель сигналы перегрузки, сверхтока и остановки двигателя. При возникновении неисправности интерфейс RS485 или встроенный сигнал обратной связи можно прочитать, чтобы определить причину, не открывая корпус, что значительно сокращает время диагностики по сравнению с чисто механическим вентилятором переменного тока.
Часто задаваемые вопросы
В каких системах обычно используются центробежные вентиляторы EC?
Установки с переменным объемом воздуха, канальные системы кондиционирования воздуха, системы свежего воздуха, FFU для чистых помещений и охлаждение центров обработки данных — все они обычно выбирают центробежные вентиляторы EC из-за их точности управления и эффективности.
Всегда ли вентилятор EC тише вентилятора переменного тока?
В большинстве случаев с сопоставимым воздушным потоком да, потому что бесщеточный двигатель устраняет шум коммутации, и вентилятор может достигать заданного воздушного потока на более низкой рабочей скорости.
Вентиляторы EC стоят дороже, чем вентиляторы переменного тока?
EC-вентиляторы обычно имеют более высокую закупочную цену из-за электронной платы привода, но повышение эффективности, особенно при частичной нагрузке, обычно компенсирует эти затраты в течение срока службы оборудования.
